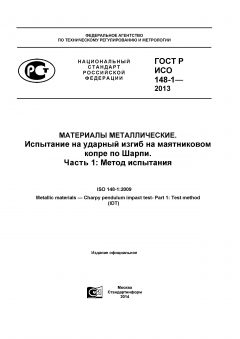

ГОСТ Р ИСО 148-1-2013 PDF

Полное наименование и описание

ГОСТ Р ИСО 148-1-2013 «Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания». Русская национальная редакция, идентичная международному стандарту ISO 148‑1:2009; устанавливает методику проведения классического испытания Шарпи на маятниковом копре для образцов с V‑ и U‑образным надрезом (определение поглощённой энергии при ударе).

Аннотация

Стандарт описывает подготовку образцов, конструкцию и верификацию маятниковых копров, условия выдерживания температуры, порядок проведения испытания и расчёт поглощённой энергии. Стандарт не покрывает инструментированные методы измерения, для этого используется ISO 14556; он соответствует редакции ISO 148‑1:2009, адаптированной для применения в Российской Федерации.

Общая информация

• Статус: Национальный стандарт Российской Федерации, введён впервые для добровольного применения.
• Дата публикации: приказ об утверждении от 22 ноября 2013 г.; дата введения в действие 1 октября 2014 г.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт).
• ICS / категории: OKS/ОКС 77.080; техничесная область по испытаниям материалов — ICS 77.040.10 (механические испытания металлов).
• Редакция / версия: ГОСТ Р ИСО 148-1-2013 — идентична ISO 148‑1:2009 (издание 2009).
• Количество страниц: 30 страниц (официальная копия стандарта).

Область применения

Стандарт распространяется на металлические материалы и устанавливает метод испытания на ударный изгиб (Charpy) образцов с V‑образным или U‑образным надрезом, испытуемых на маятниковом копре для определения поглощённой при разрушении энергии. Применим в лабораториях контроля качества, отделах технической экспертизы и научно‑исследовательских подразделениях, где требуется оценка ударной вязкости материалов при различных температурах.

Ключевые темы и требования

• Требования к размерам и допускам образцов (типовые размеры 10×10×55 мм и варианты с уменьшенным сечением), форма и параметры V‑ и U‑надрезов.
• Описание оборудования: конструкция маятникового копра, опоры (анвилы), ударники разного радиуса, защитный кожух и приборы учёта энергии.
• Порядок температурной выдержки образцов и требование выполнения испытания в условиях, указанных стандартом (включая исполнение испытания в течение короткого времени после извлечения из ванны).
• Методика вычисления поглощённой энергии с учётом потерь на трение и поправок; требования к протоколу испытаний и регистрации результатов.
• Требования верификации и поверки машин — ссылки на ISO 148‑2 и ISO 148‑3 для проверки и подготовки контрольных образцов; инструментированное испытание описано в ISO 14556 (отдельно).
• Отдельные приложения и справочные разделы по самоцентрирующимся щипцам, измерению бокового расширения и оценке неопределённости результатов.

Применение и пользователи

Типовые пользователи — сталелитейные и металлургические предприятия, заводские и независимые испытательные лаборатории, производители труб и ответственных конструкций, научно‑исследовательские организации и поставщики испытательного оборудования. Стандарт служит основой для контроля ударной вязкости материалов при приёмке, сертификации и НИР/ОКР.

Связанные стандарты

Непосредственно связаны: ISO 148‑2 (верификация машин), ISO 148‑3 (подготовка и характеристика контрольных образцов), ISO 14556 (инструментированные методы), ISO 286‑1 (система допусков), ISO 3785 (обозначение осей образцов) и ссылки на ASTM E23 (применяемые в приложениях B и C).

Ключевые слова

Charpy; маятниковый копер; надрез V; надрез U; ударный изгиб; поглощённая энергия; верификация машин; испытательные образцы; температура испытания; ударная вязкость.

FAQ

В: Что это за стандарт?

О: Российская национальная редакция международного стандарта по методу испытания на ударный изгиб по Шарпи — ГОСТ Р ИСО 148‑1‑2013, идентичная тексту ISO 148‑1:2009; утверждён Приказом Росстандарта №2053‑ст от 22 ноября 2013 г. и введён в действие 1 октября 2014 г.

В: Что он регулирует?

О: Методику проведения Charpy‑испытания: геометрию образцов и надрезов, конструкцию и проверку маятниковых копров, порядок температурной подготовки, выполнение испытания и расчёт поглощённой энергии, а также требования к оформлению протокола испытаний.

В: Кто обычно использует?

О: Испытательные лаборатории на металлургических и машиностроительных предприятиях, отделы контроля качества, сертификационные и исследовательские организации, а также производители и поставщики испытательного оборудования.

В: Он актуален или заменён?

О: ГОСТ Р ИСО 148‑1‑2013 является адаптацией ISO 148‑1:2009. Международная организация ISO впоследствии опубликовала новую редакцию ISO 148‑1:2016, которая заменяет редакцию 2009 на международном уровне; это означает, что при ссылке на международный оригинал следует учитывать, что базовая международная редакция обновлена в 2016 г. (вопрос российской адаптации версии 2016 следует проверять отдельно по актуальным базе данных Росстандарта).

В: Это часть серии?

О: Да — это часть серии ISO 148, включающей по крайней мере части для метода испытания (Part 1), верификации машин (Part 2) и подготовки/характеризации специальных образцов (Part 3); имеются также смежные и дополняющие документы.

В: Какие ключевые слова?

О: Charpy, маятниковый копер, ударный изгиб, V‑надрез, U‑надрез, поглощённая энергия, верификация, испытательные образцы, температура испытания.
