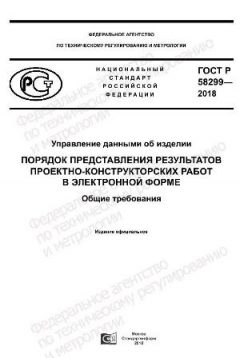

ГОСТ Р 58299-2018 PDF

Полное наименование и описание

ГОСТ Р 58299-2018. Управление данными об изделии. Порядок представления результатов проектно-конструкторских работ в электронной форме. Общие требования — национальный стандарт, устанавливающий требования к представлению результатов проектно-конструкторских работ в электронной форме в автоматизированных системах управления данными об изделии (АС УДИ).

Аннотация

Стандарт определяет структуру и состав информационных наборов (ИН), требования к реквизитной и содержательной частям электронных документов, правила оформления версий ИН и документов, порядок подписания и утверждения электронных документов (включая применение электронной подписи и контрольных сумм), требования к приёмке результатов проектно‑конструкторских работ в электронном виде и взаимодействию с автоматизированными системами управления данными об изделии.

Общая информация

• Статус: Введён и действует (введён впервые, вступил в действие с 1 июня 2019 г.).
• Дата публикации: Утверждён приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2018 г.; дата введения в действие 1 июня 2019 г.
• Организация-издатель: Утверждён и введён в действие Федеральным агентством по техническому регулированию и метрологии (Росстандарт); разработчик — Акционерное общество «Научно‑исследовательский центр "Прикладная Логистика"».
• ICS / категории: 01.040.01 (Общетехнические и организационно-методические стандарты).
• Редакция / версия: ГОСТ Р 58299-2018 — первая редакция (утверждён 2018 г., введён 2019 г.).
• Количество страниц: Около 12 страниц (формат национального стандарта).

Область применения

Стандарт распространяется на представление результатов проектно‑конструкторских работ в электронной форме в АС УДИ и ориентирован в первую очередь на изделия машиностроения и приборостроения, в том числе продукцию военного и двойного назначения; применение к другим видам изделий определяется по усмотрению разработчика или изготовителя. Стандарт задаёт общие требования, которые могут применяться при подготовке электронных комплектов проектно‑конструкторской документации и при их передаче между участниками жизненного цикла изделия.

Ключевые темы и требования

• Определение и состав информационного набора (ИН): реквизитная и содержательная части; требования к атрибутам ИН и информационных объектов (ИО).
• Правила обозначения и версионирования ИН; критерии неизменности содержательной части и порядок формирования копий.
• Форматы представления содержательной части: файлы 3D‑моделей, текстовые документы, чертежи, спецификации и др.; требования к взаимосвязи ИО внутри ИН.
• Механизмы обеспечения целостности и подлинности: применение электронной подписи, служебных ИО для сведений о подписаниях, использование контрольных сумм при передаче с бумажными сопроводительными документами.
• Порядок приёмки результатов проектно‑конструкторских работ в электронном виде: комплектность, этапы приёмки, шаблоны автоматизированных процедур в АС УДИ.
• Взаимодействие с национальной серией стандартов ЕСКД и документами по электронным документам (включая ссылки на ГОСТ 2.001, ГОСТ 2.051 и др.).

Применение и пользователи

Стандарт предназначен для разработчиков и исполнителей проектно‑конструкторских работ, инженеров конструкторских бюро, служб технической документации, интеграторов и поставщиков систем PDM/PLM и АС УДИ, а также для предприятий‑изготовителей, заказчиков (включая предприятия оборонно‑промышленного комплекса) и организаций, организующих обмен электронными комплектами проектной документации. Применим при внедрении цифровых процессов жизненного цикла изделий и при подготовке требований к автоматизированному обмену проектными данными.

Связанные стандарты

В тексте стандарта используются и упоминаются ряд нормативных документов и ГОСТов, в частности: ГОСТ 2.001, ГОСТ 2.051, ГОСТ 2.102, ГОСТ 2.055, ГОСТ 2.058, ГОСТ Р 58300 и другие стандарты ЕСКД и по электронным документам; эти документы задают смежные требования к оформлению, содержанию и обмену конструкторской документации.

Ключевые слова

АС УДИ, управление данными об изделии, информационный набор (ИН), информационный объект (ИО), электронный документ, электронная подпись, версионирование, приёмка РКР, PDM, PLM, ЕСКД.

FAQ

В: Что это за стандарт?

О: Национальный стандарт РФ, регламентирующий общие требования к представлению результатов проектно‑конструкторских работ в электронной форме в системах управления данными об изделии (АС УДИ).

В: Что он регулирует?

О: Стандарт определяет структуру электронных комплектов проектно‑конструкторской документации, требования к реквизитной и содержательной частям ИН, правила версионирования, оформления подписей и приёмки электронных результатов проектных работ.

В: Кто обычно использует?

О: Конструкторские и проектные организации, службы технической документации, интеграторы и поставщики PDM/PLM/АС УДИ, заказчики и изготовители изделий машиностроения и приборостроения, включая организации оборонно‑промышленного комплекса.

В: Он актуален или заменён?

О: ГОСТ Р 58299-2018 введён в действие 1 июня 2019 г. и на момент публикации стандарта был введён впервые. Рекомендуется проверять актуальность в официальных источниках национальных стандартов при подготовке нормативных ссылок или перед внедрением, так как статус нормативных документов может меняться.

В: Это часть серии?

О: Да — стандарт связан с серией нормативных документов по единой системе конструкторской документации и управления данными об изделии (ГОСТ 2.x, ГОСТ Р 58300 и др.), обеспечивая согласование электронных форматов и процедур с действующими требованиями ЕСКД.

В: Какие ключевые слова?

О: Информационный набор, информационный объект, электронный документ, версионирование, электронная подпись, приёмка РКР, АС УДИ, PDM/PLM, ЕСКД.
