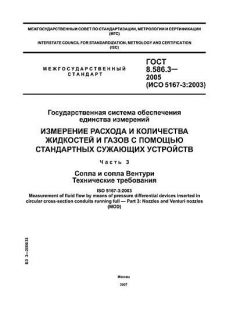

ГОСТ 8.586.3-2005 (ИСО 5167-3:2003). Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования. Стандарт устанавливает требования к геометрическим исполнению, установке и использованию сопел ИСА 1932, эллиптических сопел и сопел Вентури, устанавливаемых в трубопроводах круглого сечения, а также ограничения по диапазонам диаметров и числу Рейнольдса при применении данных устройств.

Аннотация

Документ задаёт технические требования к конструктивным параметрам сопел и сопел Вентури (геометрия горловины, входные и выходные кромки, камера усреднения и отводы давления), условиям их установки в измерительных трубопроводах, требования к точности и ходе выполнения измерений, а также условиям применения (диапазон диаметров трубопроводов и минимальные значения числа Рейнольдса). Стандарт соответствует международному стандарту ISO 5167-3:2003 и предназначен для обеспечения сопоставимости и единства измерений расхода и количества сред при использовании стандартных сужающих устройств.

Общая информация

• Статус: действующий, введён впервые.
• Дата публикации: утверждён 9 декабря 2005 г.; введён в действие в качестве национального стандарта с 1 января 2007 г.
• Организация-издатель: Межгосударственный совет по стандартизации, метрологии и сертификации; в разработке участвовали ФГУП «ВНИИР» и ООО «ОМЦ Газметрология».
• ICS / категории: 17.020 — Метрология и измерения.
• Редакция / версия: редакция 2005 г. (основана на ISO 5167-3:2003).
• Количество страниц: около 32–34 страницы (варианты публикаций у разных издателей: 32 или 34 стр.).

Область применения

Стандарт предназначен для применения при определении расхода и количества жидкостей и газов с помощью сопел ИСА 1932, эллиптических сопел и сопел Вентури, устанавливаемых в трубопроводах круглого сечения. Документ не распространяется на сопла и сопла Вентури, установленные в трубопроводах с внутренним диаметром менее 0,05 м или более 0,63 м, а также при значениях числа Рейнольдса менее 10000 (ограничения по применению приведены в тексте стандарта).

Ключевые темы и требования

• Требования к геометрическим характеристикам сопел и сопел Вентури (формы горловины, закругления, соосность, размеры камер усреднения и щелей).
• Правила расположения и крепления сужающих устройств в измерительном трубопроводе (параллельность осей, расстояния до патрубков и участков входа/выхода, ограничения по ориентации и монтажу).
• Требования к отверстиям отбора давления: расположение, кромки, перпендикулярность, радиусы притупления и т.д.
• Условия применения: диапазоны диаметров труб и чисел Рейнольдса, при которых обеспечивается нормативная точность измерений.
• Требования к подготовке поверхностей, уплотнениям, предотвращению деформации и возможности теплового расширения при монтаже.
• Ссылка на соответствие ISO 5167-3:2003 и приведение методик и обозначений в соответствии с международными нормами.

Применение и пользователи

Стандарт используется метрологическими службами, лабораториями калибровки, проектными и эксплуатационными организациями в нефтегазовой, химической, энергетической и коммунальной отраслях, а также предприятиями и организациями, проводящими поверку и аттестацию средств измерений расхода. Применяется при проектировании узлов учёта, изготовлении сужающих устройств и при выполнении натурных измерений расхода и количества сред.

Связанные стандарты

Серия ГОСТ 8.586 (части 1–5) — прочие части, регламентирующие общие требования, конструктивные исполнения других типов сужающих устройств и методики измерений. Международный аналог/ссылка: ISO 5167 (в частности ISO 5167-3:2003 для сопел и сопел Вентури). В тексте стандарта приводятся ссылки на смежные документы по метрологии и методикам оценки неопределённостей измерений.
