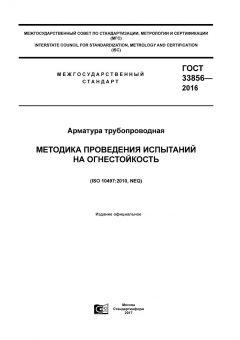

ГОСТ 33856-2016 PDF

Полное наименование и описание

ГОСТ 33856-2016 «Арматура трубопроводная. Методика проведения испытаний на огнестойкость». Стандарт устанавливает методику проведения огневых (пожарных) испытаний ручной трубопроводной арматуры с целью определения предела огнестойкости и оценки способности запорных устройств сохранять функцию перекрытия при тепловом воздействии пожара.

Аннотация

Документ описывает условия и процедуру огневых испытаний, критерии наступления предельных состояний, требования по обеспечению безопасности персонала при проведении испытаний и ограничения области применения (в частности — исключение арматуры со встроенными приводами). Цель — дать единый способ испытаний для оценки работоспособности арматуры в условиях пожара, применимый в нефтяной, газовой, химической промышленности, тепло- и атомной энергетике и других пожароопасных производствах.

Общая информация

• Статус: Действующий (включён в каталог национальных / межгосударственных стандартов).
• Дата публикации: Принят/утверждён в 2016–2017 гг.; в ряде каталогов указан срок введения/публикации 01.01.2018. (Утверждён Федеральным агентством по техническому регулированию и метрологии 14.07.2017; дата начала применения/публикации в ряде источников 01.01.2018).
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт) / межгосударственные органы по стандартизации при необходимости внедрения.
• ICS / категории: 23.060.01 (Арматура трубопроводная, клапаны — гидравлические и пневматические системы и компоненты общего назначения).
• Редакция / версия: ГОСТ 33856-2016 (редакция 2016; утверждение/введение в 2017–2018 гг.).
• Количество страниц: В справочных записях фиксируется 19–20 страниц в зависимости от издания/формата (коммерческие базы указывают 19 либо 20 стр.).

Область применения

Стандарт распространяется на ручную трубопроводную арматуру, предназначенную для эксплуатации в условиях повышенной пожароопасности (нефтегазовая и химическая промышленность, тепловая и атомная энергетика и др.). Не распространяется на арматуру со встроенными приводами (электрическими, электромагнитными, пневматическими, гидравлическими и пневмогидравлическими приводами). Стандарт применяется при определении пределов огнестойкости и установлении соответствия требованиям безопасности объектов.

Ключевые темы и требования

• Методика проведения огневых испытаний: подготовка образца, монтаж на испытательном стенде, создание и поддержание давления в трубопроводе во время испытания, обеспечение мониторинга параметров (температура, давление, утечки и т. п.).
• Критерии огнестойкости: определение времени до наступления одного или нескольких предельных состояний; для практических оценок используется ориентир — 30 минут как характерный интервал, отражающий способность арматуры сохранять функцию в течение типичного периода тушения и эвакуации.
• Требования безопасности при испытаниях: организация защиты персонала, наличие защитных экранов, меры предохранения при возможном всплеске давления или разрушении образца.
• Ограничения области применения испытаний: исключение испытуемых устройств с интегрированными приводами; требования к типам сред и заправке при испытаниях (включая возможность испытаний под давлением и режимы охлаждения).
• Порядок оценки и документирования результатов: фиксируются время наступления предельных состояний, визуальное и инструментальное наблюдение, методики регистрации утечек и потери герметичности.

Применение и пользователи

Стандарт ориентирован на производителей трубопроводной арматуры, испытательные лаборатории и центры сертификации, органы технического надзора и эксплуатации объектов нефтегазового и химического комплекса, энергетики. На национальном уровне он используется при организации огневых испытаний внутри страны (включая создание специализированных испытательных стендов) для получения достоверных данных об огнестойкости изделий.

Связанные стандарты

В тексте стандарта приведены нормативные ссылки на смежные документы по пожарной безопасности и испытаниям, в том числе на отраслевые и общесистемные стандарты по пожарной безопасности, электробезопасности и методам испытаний арматуры (примеры: ГОСТ 12.1.004‑91 и др.; в тексте встречаются ссылки на ГОСТ Р и межгосударственные стандарты, относящиеся к испытаниям и безопасности). Рекомендуется сверяться с разделом нормативных ссылок стандарта при подготовке испытаний.

Ключевые слова

огнестойкость; арматура трубопроводная; испытания на огнестойкость; клапаны; пожарные испытания; испытательный стенд; герметичность; нефтегаз; энергетика.

FAQ

В: Что это за стандарт?

О: ГОСТ 33856-2016 — методический стандарт, устанавливающий процедуру и требования к проведению огневых (пожарных) испытаний ручной трубопроводной арматуры с целью определения её предела огнестойкости.

В: Что он регулирует?

О: Регулирует порядок подготовки и проведения огневых испытаний, критерии оценки наступления предельных состояний, требования безопасности при испытаниях, требования к оборудованию испытательного стенда и оформлению результатов. Стандарт не распространяется на арматуру со встроенными приводами.

В: Кто обычно использует?

О: Производители арматуры, лаборатории по испытаниям на огнестойкость, органы сертификации и инспекции, а также эксплуатационные службы нефтегазовых, химических и энергетических предприятий. Стандарт востребован при внедрении отечественных программ огневых испытаний.

В: Он актуален или заменён?

О: По доступным базам и каталожным записям стандарт действует (не найдено официальных сведений о замене на более поздний документ на момент последних записей). Даты утверждения и введения в эксплуатацию указывают на принятие в 2016–2018 гг.; при необходимости уточнения статуса рекомендуется свериться с официальными реестрами национальных стандартов.

В: Это часть серии?

О: Стандарт тематически связан с другими документами по арматуре трубопроводной и пожарной безопасности (например, с отраслевыми стандартами на арматуру и методиками испытаний), но формально является самостоятельным документом, содержащим методику именно для огневых испытаний ручной арматуры.

В: Какие ключевые слова?

О: Огнестойкость, арматура трубопроводная, испытания на огнестойкость, клапаны, испытательный стенд, пожарная безопасность.
