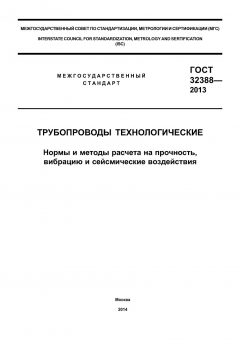

ГОСТ 32388-2013 PDF

Полное наименование и описание

ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия — межгосударственный стандарт, устанавливающий требования и методики расчётов прочности, устойчивости, вибрационной и сейсмической надёжности технологических трубопроводов.

Аннотация

Стандарт описывает классификацию технологических трубопроводов, набор нагрузок и сочетаний воздействий, порядок проведения поэтапных расчётов прочности и устойчивости, методы определения расчётной и номинальной толщины стенок, допустимых напряжений, требования по вибрационной и сейсмической устойчивости, а также специальные положения для криогенных, высокотемпературных и гибких трубопроводов. Документ включает руководящие приложения и расчетные схемы.

Общая информация

• Статус: действует.
• Дата публикации: редакция 2013 г.; введён в действие 1 августа 2014 г. (приказ Росстандарта от 03.04.2014 N 304-ст).
• Организация-издатель: Межгосударственный стандарт / введён в действие приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ICS / категории: МКС / ОКС ориентировочно 75.180.20 (оборудование для нефтяной и смежной промышленности; технологические трубопроводы).
• Редакция / версия: первоначальная редакция 2013 г.; документ содержит приложения и изменения, учитывающие поправки к исходной редакции.
• Количество страниц: примерно 115 страниц (включая графические материалы и приложения).

Область применения

Стандарт распространяется на технологические трубопроводы, работающие под внутренним давлением, вакуумом или наружным давлением, из углеродистых и легированных сталей, а также из цветных металлов и их сплавов (алюминий, медь, титан и др.) при рабочей температуре от примерно −269 °C до +700 °C. Применим при проектировании, строительстве и эксплуатации промышленных технологических систем, включая нефтегазовую и химическую промышленность.

Ключевые темы и требования

• Классификация трубопроводов по назначению, рабочим параметрам и уровню опасности.
• Поэтапная методика расчётов (сочетания нагрузок и этапы проверки прочности, устойчивости и вибрации).
• Определение расчётной, номинальной и отбраковочной толщины стенок для труб и фасонных частей.
• Нормативные и расчетные нагрузки: внутреннее давление, температура, вес, динамические и внешние воздействия, включая сейсмические.
• Методы оценки вибрационной надежности и допустимых амплитуд/частот для опор и оборудования.
• Особые положения для криогенных, высокотемпературных и гибких трубопроводов; учёт повышенной гибкости отдельных элементов.
• Требования к учёту сварных соединений, коэффициентов прочности и допускаемых напряжений.

Применение и пользователи

Документ предназначен для проектных организаций, конструкторов и технических специалистов заводов и предприятий нефтегазовой, химической, энергетической и смежных отраслей; для надзорных органов и экспертов при оценке соответствия трубопроводного оборудования требованиям безопасности и техническим регламентам.

Связанные стандарты

Стандарт соотнесён с и дополняется другими нормативными документами и техническими регламентами, такими как требования безопасности оборудования под давлением (ТР и ФНП), а также отраслевые своды правил и ГОСТы по сварке, материалам, испытаниям и металлоконструкциям; типичные перекрёстные ссылки встречаются на СП/СНиП, ГОСТы по материалам и методам расчёта вибрации и устойчивости.

Ключевые слова

трубопроводы технологические, расчёт на прочность, вибрация, сейсмические воздействия, допустимые напряжения, толщина стенки, устойчивость, криогенные трубопроводы, опоры трубопроводов.

FAQ

В: Что это за стандарт?

О: Межгосударственный стандарт, регламентирующий нормы и методы расчёта прочности, вибрационной и сейсмической устойчивости технологических трубопроводов (ГОСТ 32388-2013).

В: Что он регулирует?

О: Методики поэтапных расчётов трубопроводов, наборы нагрузок и их сочетаний, правила определения толщины стенок и допустимых напряжений, требования к вибрационной и сейсмической надёжности, а также специальные положения для отдельных типов трубопроводов (криогенные, высокотемпературные и т.д.).

В: Кто обычно использует?

О: Проектные институты, инженеры-конструкторы трубопроводов, организации технического надзора, монтажные и эксплуатационные службы промышленных предприятий, особенно в нефтегазовой, химической и энергетической отраслях.

В: Он актуален или заменён?

О: На момент публикации и последующих обновлений документ считался действующим; при использовании рекомендуется проверять актуальность и наличие поправок в официальных базах и у издателя стандарта.

В: Это часть серии?

О: Да — стандарт входит в комплекс нормативных документов по проектированию и эксплуатации технологических трубопроводов и часто используется совместно с другими ГОСТами, СП/СНиП и техническими регламентами отрасли.

В: Какие ключевые слова?

О: трубопроводы, прочность, вибрация, сейсмика, толщина стенки, допустимые напряжения, криогения, опоры трубопроводов.
