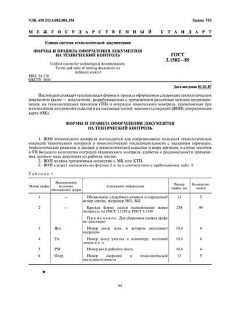

ГОСТ 3.1502-85 PDF

Полное наименование и описание

ГОСТ 3.1502-85 «Единая система технологической документации. Формы и правила оформления документов на технический контроль» — межгосударственный стандарт, устанавливающий унифицированные формы бланков и правила оформления документов, применяемых при организации и учёте технологического и технического контроля (например, ведомость операций и операционная карта) в производственных процессах.

Аннотация

Стандарт описывает форматные формы документов на технический контроль, состав граф и их назначение, правила заполнения при ручном и автоматизированном проектировании (САПР), рекомендуемые размеры граф и порядок нумерации форм. Предназначен для унификации учёта операций контроля и обмена технологической информацией между подразделениями и организациями.

Общая информация

• Статус: Действует.
• Дата публикации: Утверждён 28 ноября 1985 г., введён в действие с 01 января 1987 г.
• Организация-издатель: Государственный комитет СССР по стандартам (Госстандарт / Межгосударственный стандарт); переиздание в сб. ГОСТов (издательство стандартов) проводилось позднее.
• ICS / категории: Общая классификация технологической и проектной документации (ОКС/Классификаторы, ориентировочно 01.110 / разделы ЕСТД).
• Редакция / версия: ГОСТ 3.1502-85 (взамен ГОСТ 3.1502-74); известны переиздания и включение в сборники ЕСТД (например, издание 2003 г.).
• Количество страниц: Около 13 страниц (форматный документ стандарта).

Область применения

Стандарт распространяется на технологические документы, используемые при планировании и выполнении технического контроля изделий и их составных частей в машиностроении и смежных отраслях: ведомости операций (ВОП), операционные карты (ОК) и их варианты как для ручного оформления, так и для формирования в САПР.

Ключевые темы и требования

• Определение унифицированных форм документов на технический контроль (номера форм, структура бланков).
• Состав и назначение граф (например: служебный символ, наименование марки материала, цех/участок/рабочее место, номер операции, код и наименование операции, обозначение документа, код и наименование оборудования, суммарное основное и вспомогательное время, контролируемые параметры, средства технологического оснащения, объём и периодичность контроля).
• Требования по размерам граф, количеству знаков и оформлению записей в графах.
• Правила присвоения номеров форм для документов, предназначенных для автоматизированного проектирования, и обозначения бланков САПР (например, добавление «САПР» к номеру формы).
• Рекомендации по нумерации типографских бланков и порядку расширения форм для различных видов контроля.

Применение и пользователи

Основные пользователи — технологи, инженеры по качеству и контролю, подготовители и оформители технологической документации, специалисты САПР, отделы стандартизации предприятий машиностроения и ремонта, метрологические и отделы неразрушающего контроля. Стандарт применяется при разработке технологических карт и ведомостей операций для серийного и массового производства и при оформлении документации по видам технического контроля.

Связанные стандарты

Стандарт связан с другими документами ЕСТД и отраслевыми нормами оформления технологической документации, в частности: ГОСТ 3.1103-82 (основная надпись), ГОСТ 3.1129 / 3.1130 (наименования марок материалов и др.), ГОСТ 3.1407-86 и рядом стандартов по формам технологической документации и методикам контроля. Он часто фигурирует в перечне нормативных ссылок стандартов по методам неразрушающего контроля.

Ключевые слова

ЕСТД, технологическая документация, формы документов, технический контроль, ведомость операций, операционная карта, САПР, оформление бланков, графы форм.

FAQ

В: Что это за стандарт?

О: Межгосударственный стандарт по единой системе технологической документации, регламентирующий формы и правила оформления документов на технический контроль (ВОП, ОК и др.).

В: Что он регулирует?

О: Структуру и содержание бланков документов контроля (перечень граф и их содержание), размеры граф, правила заполнения, порядок нумерации форм и особенности оформления для автоматизированных систем.

В: Кто обычно использует?

О: Технологические службы предприятий, инженеры по качеству и контролю, специалисты по САПР и оформлению технологической документации, отделы стандартизации и метрологии.

В: Он актуален или заменён?

О: По данным доступных справочников и библиотек стандартов, ГОСТ 3.1502-85 считается действующим; он введён в действие с 01.01.1987 и заменил предыдущую редакцию ГОСТ 3.1502-74. При внедрении на предприятии рекомендуется сверять актуальность конкретных пунктов в официальных фондах нормативных документов.

В: Это часть серии?

О: Да — входит в систему ЕСТД (Единая система технологической документации) и связан с другими стандартами этой серии, регулирующими обозначения, основную надпись и формы технологических документов.

В: Какие ключевые слова?

О: ЕСТД, формы документов, технический контроль, операционная карта, ведомость операций, оформление бланков, САПР.
