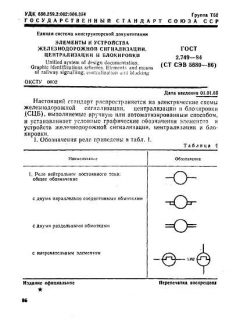

ГОСТ 2.749-84 PDF

Полное наименование и описание

ГОСТ 2.749-84 «Единая система конструкторской документации. Элементы и устройства железнодорожной сигнализации, централизации и блокировки» — государственный стандарт, устанавливающий условные графические обозначения и правила оформления электрических схем для систем железнодорожной сигнализации, централизации и блокировки (СЦБ).

Аннотация

Стандарт регламентирует набор графических символов, обозначений реле, контактов, катушек, элементов устройств блокировки и централизации, а также правила их применения в электрических схемах СЦБ при ручном или автоматизированном выполнении чертежей. Включает таблицы образцовых обозначений и поясняющие примеры.

Общая информация

• Статус: действует (заменил предыдущую редакцию ГОСТ 2.749-70).
• Дата публикации: утверждён 31 марта 1984 года; введён в действие с 1 января 1985 года; дополнение (Изменение №1) — 1 июля 1987 г.
• Организация-издатель: Государственный комитет по стандартам СССР / Издательство стандартов (переиздания позднее).
• ICS / категории: ОКС/категории, связанные с железнодорожной техникой и схемотехникой: указаны коды в описаниях стандарта (например, ОКС 01.080.50; 35.240.60; 45.020).
• Редакция / версия: редакция 1984 г. с включённым Изменением №1 от 01.07.1987; переиздания и вторичные публикации отмечены в библиографических записях.
• Количество страниц: около 27 страниц (в изданиях/переизданиях указано 27 стр.).

Область применения

Настоящий стандарт распространяется на электрические схемы железнодорожной сигнализации, централизации и блокировки (СЦБ), выполняемые вручную или автоматизированно, и предназначен для обеспечения единого графического языка обозначений между проектными организациями, эксплуатацией и производством оборудования СЦБ.

Ключевые темы и требования

• Установление условных графических обозначений для реле, контактов, катушек, переключателей, ламп, контакторных групп и других элементов устройств СЦБ.
• Правила изображения и размещения обозначений на электрических схемах (формат таблиц, масштабы обозначений, последовательность обозначения выводов).
• Требования к нумерации, маркировке и обозначению электрических связей и цепей в схемах централизации и блокировки.
• Примеры типовых обозначений для элементов блокировки, систем питания и импульсных форм, а также рекомендации по совместимости с другими стандартами ЕСКД.

Применение и пользователи

Основные пользователи — проектные бюро и инженеры по железнодорожной сигнализации, конструкторские отделы предприятий-изготовителей оборудования СЦБ, технологические и монтажные организации, службы эксплуатации железных дорог, а также специалисты по стандартизации и подготовке конструкторской документации. Стандарт служит нормативной базой при разработке схем и технической документации на оборудование СЦБ.

Связанные стандарты

Стандарт входит в систему ЕСКД и связан с рядом документов той же серии и смежных областей, в частности: ГОСТ 2.707-84 (правила выполнения электрических схем СЦБ), ГОСТ 2.756-76 и другие стандарты обозначений графических в схемах; ранее существовавшая редакция — ГОСТ 2.749-70; в части соответствия содержит перекрёстные ссылки на межгосударственные (СТ СЭВ) положения (например, СТ СЭВ 5680-86).

Ключевые слова

ЕСКД, ГОСТ 2.749-84, железнодорожная сигнализация, централизация, блокировка, графические обозначения, электрические схемы, реле, маркировка, стандартизация.

FAQ

В: Что это за стандарт?

О: ГОСТ 2.749-84 — стандарт Единой системы конструкторской документации, задающий условные графические обозначения и правила оформления электрических схем для систем железнодорожной сигнализации, централизации и блокировки.

В: Что он регулирует?

О: Регламентирует набор условных графических символов, правила их изображения и применения на электрических схемах СЦБ, а также требования к нумерации и маркировке элементов схем.

В: Кто обычно использует?

О: Проектировщики и конструкторы железнодорожной сигнализации, изготовители и монтажники оборудования СЦБ, эксплуатационные службы железных дорог и специалисты по оформлению конструкторской документации.

В: Он актуален или заменён?

О: ГОСТ 2.749-84 в описаниях и базах указан как действующий документ (заменил предыдущую редакцию 1970 года) и имеет По крайней мере одно текстовое изменение (Изм. №1 от 01.07.1987); в различных изданиях отмечены переиздания. При использовании в конкретной организации рекомендуется проверить актуальность редакции в местной нормативной базе.

В: Это часть серии?

О: Да — стандарт входит в серию ЕСКД (Единая система конструкторской документации) и связан с другими стандартами серии по условным графическим обозначениям в схемах и правилам выполнения электрических схем СЦБ.

В: Какие ключевые слова?

О: ЕСКД, железнодорожная сигнализация, централизация, блокировка, графические обозначения, реле, электрические схемы, маркировка.
