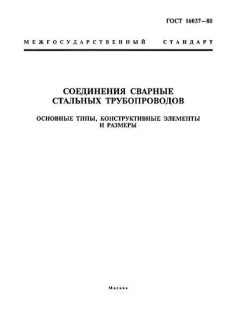

ГОСТ 16037-80 PDF

Полное наименование и описание

ГОСТ 16037-80 — «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры». Стандарт устанавливает классификацию основных типов сварных соединений трубопроводов из сталей, описывает конструктивные элементы, посадочные размеры и требования к допускам при изготовлении и контроле таких соединений.

Аннотация

Документ определяет унифицированные формы и размеры сварных соединений труб с трубами и арматурой, требования к зазорам, припускам и форме сварных швов, а также предписанные допуски для обеспечения технологичности сварки и контроля качества. Не распространяется на сварные соединения, применяемые при изготовлении самих труб из листового или полосового материала.

Общая информация

• Статус: Действует (ограничение срока действия снято протоколом № 5-94 от 17.05.1994).
• Дата публикации: утверждён 24.04.1980, введён в действие 01.07.1981.
• Организация-издатель: Государственный комитет СССР по стандартам (Госстандарт СССР), Межгосударственный стандарт.
• ICS / категории: ОКС / ICS 25.160.40 (сварка, сварные соединения трубопроводов).
• Редакция / версия: редакция 1981 г., с Изменением N 1 (утв. 1990 — ИУС 3-91).
• Количество страниц: 24.

Источники и реестровые записи указывают на замену прежнего ГОСТ 16037-70 и последующее внесение поправок; документ доступен в электронных библиотеках стандартов.

Область применения

Стандарт применяется при проектировании, изготовлении и приёмо-сдаточном контроле сварных соединений трубопроводов из углеродистых и других сталей в промышленных, нефтегазовых, химических и коммунальных системах. Он регламентирует типовые конструктивные решения соединений «труба — труба» и «труба — арматура», а также размеры и допуски, необходимые для обеспечения технологичности сварки и надёжности соединений. Не предназначен для нормирования сварных соединений, образующихся при изготовлении самих труб из листового или полосового материала.

Ключевые темы и требования

• Классификация основных типов сварных соединений трубопроводов и условные обозначения типов соединений.
• Размеры и конструктивные элементы соединений: фаски, седловые вставки, ступенчатые и раструбные узлы, прокладки и пр. (табличные значения для разных толщин стенок и диаметров труб).
• Предельные зазоры и припуски при подготовке к сварке: для соединений, контролируемых рентгеновским (радиографическим) методом — зазор между вставкой и трубой не более 0,2 мм, для не контролируемых — не более 0,5 мм; локальные зазоры допускаются до 0,5 мм и 1,0 мм соответственно.
• Требования к конфигурации шва: допустимая выпуклость и вогнутость швов (выпуклость до 2 мм при сварке в нижнем положении и до 3 мм при других положениях; вогнутость до 30% величины катета, но не более 3 мм).
• Предельные отклонения размеров сварных швов и катетов (например, +2 мм при размере 5 мм и т.д.), требования к угловым соединениям и обеспечению необходимой прочности и проходимости внутреннего сечения.
• Указания по методам контроля и приемочному контролю (включая радиографический контроль для ответственных соединений) и порядок применения поправок/измнений (приказные изменения, введённые в 1990 г.).

Применение и пользователи

Документ используется проектными организациями, конструкторскими бюро трубопроводных систем, цехами изготовления и сборки трубопроводов, сварочно-металлургическими предприятиями, органами контроля качества и инспекциями в нефтегазовой, химической, энергетической и коммунальной отраслях. Стандарт служит основой для рабочих чертежей и технических условий на сварные узлы трубопроводов.

Связанные стандарты

ГОСТ 16037-80 заменил предыдущую редакцию ГОСТ 16037-70. В тексте стандарта и сопроводительных материалах имеются ссылки на смежные ГОСТы (например, ГОСТ 1050-88 по маркам стали и ГОСТ 2789-73 по шероховатости поверхности). Также в реестре указано Изменение N 1 (1990) и протокол о снятии ограничения действия (1994).

Ключевые слова

сварные соединения трубопроводов; конструктивные элементы; размеры; допуски; радиографический контроль; фаски; швы; ГОСТ 16037-80.

FAQ

В: Что это за стандарт?

О: Межгосударственный ГОСТ, регламентирующий основные типы, конструктивные элементы и размеры сварных соединений стальных трубопроводов, введён в действие 01.07.1981.

В: Что он регулирует?

О: Типовые конструкции сварных соединений «труба—труба» и «труба—арматура», табличные размеры и допуски на подготовку к сварке, требования к конфигурации швов и пределы допустимых зазоров, правила контроля и приёмки.

В: Кто обычно использует?

О: Проектировщики трубопроводов, технологи и сварщики, цеха сборки и контроля качества в нефтегазовой, химической, энергетической и промышленных отраслях.

В: Он актуален или заменён?

О: Стандарт считается действующим; ограничение срока действия было снято протоколом № 5-94 от 17.05.1994. При этом в документ вносились изменения (как минимум Изменение N 1, утверждённое в 1990 г.). При необходимости применения в конкретных проектах рекомендуется сверяться с актуальным реестром нормативных документов и локальными дополнениями.

В: Это часть серии?

О: Да — стандарт входит в систему нормативов по сварке и трубопроводам и связан со смежными ГОСТами по материалам, качеству поверхности и методам контроля; исторически заменил ГОСТ 16037-70.

В: Какие ключевые слова?

О: сварные соединения трубопроводов, конструктивные элементы, размеры, допуски, радиографический контроль, фаски, катет шва, ГОСТ 16037-80.
